Tutorial Lengkap Cara Membuat Rangkaian Kabel Lan Straight dan Cross – Pada pertemuan kali ini, admin akan mengajak anda membahas seputar bagaimana cara menciptakan rangkaian kabel LAN straight dan cross untuk menghubungkan sedikit alat atau perangkat jaringan komputer dan juga mempelajari apa saja fungsi kabel Straight dan apa fungsi kabel cross pada jaringan komputer.

Tutorial Lengkap Cara Membuat Rangkaian Kabel Lan Straight dan Cross Tutorial Lengkap Tutorial Membuat Rangkaian Kabel Lan Straight dan Cross

Meskipun pada zaman saat ini sudah semakin populer dengan jaringan nirkabel atau jaringan wireless yang dapat menghubungkan sedikit perangkat tanpa menggunakan kabel, contohnya merupakan seperti Anda yang dapat terhubung ke jaringan WIFI hanya dengan mengaktifkan wifi pada smartphone dan akan langsung terhubung tanpa harus ribet menghubungkan smartphone dengan kabel.

Namun tetap saja dibalik jaringan wireless (wi-fi) yang telah dikenal dapat menghubungkan sedikit perangkat smartphone dan laptop tanpa menggunakan kabel, ternyata dibalik itu semua tetap saja tak lepas dengan peran kabel LAN. Dimana sebuah access point, harus dihubungkan dengan modem menggunakan kabel jaringan (kabel UTP dengan konektor RJ45) agar jaringan yang dipancarkan oleh access point mendapatkan akses jaringan internet.

Oleh sebab itu, disini admin akan memberikan tutoriakompleks cara menciptakan rangkaian kabel LAN dengan menggunakan kabel UTP.

Alat dan Bahan Untuk Membuat Kabel LAN

Berikut merupakan alat dan bahan bahan yang diperlukan untuk menciptakan rangkaian kabel straight (Kabel LAN)

Kabel UTP

Kabel UTP merupakan kabel yang kaya digunakan pada jaringan LAN sebab kemampuan untuk mengirim data yang cukup handal sampai kemudian kecepatan 100 MBps. Selain itu kabel UTP juga terdapat kekuatan yang cukup dapat diandalkan alias cukup awet.

Kabel UTP juga ada kaya jenis atau merek, dan terdapat kekuatan atau kualitas yang berbeda beda, sesampai kemudian Anda yang ingin membeli kabel utp, silahkan pastikan untuk memilih kabel dengan merek yang berkualitas agar awet dan terdapat kemampuan untuk mengirim data yang bagus. Contoh kabel UP dengan kualitas yang cukup bagus merupakan Belden dan Comscope.

Konektor RJ45

Konektor RJ45 merupakan konektor atau port yang dipasang pada kedua ujung kabel UTP sesampai kemudian kabel dapat digunakan untuk dihubungkan ke perangkat jaringan seperti Modem, Router, Switch / Hub, Wireless Access Point, Ubiquiti Nanostation dan lain sebagainya.

Crimping Tool / Tang Krimping.

Crimping tool merupakan sebuah alat yang terdapat bentuk seperti tang yang berguna untuk memasang konektor RJ45 pada ujung kabel UTP atau kabel LAN. Crimping tool berfungsi untuk mengunci bagian-bagian ruas kabel UTP dengan cara menekan bagian tembaga pada konektor RJ45 sesampai kemudian tembaga tersebut menancap dan mengunci kabel sesampai kemudian kabel tak dapat lagi terlepas dari konektor RJ45.

Selain itu dengan menancapnya komponen tembaga pada konektor RJ45 ke ruas kabel ini juga berguna sebagai penghubung antara tiap ruas kabel dengan bagian tembaga pada konektor RJ45 sesampai kemudian perangkat yang disambungkan dengan konektor ini dapat terhubung dengan baik dan dapat digunakan untuk mengirim data.

Jenis rangkaian kabel LAN dan Fungsinya

Dalam ilmu jaringan komputer, kita telah tahu ada dua jenis rangkaian kabel LAN, diantaranya merupakan :

1. Raingkaian kabel Straight

Tutorial Lengkap Cara Membuat Rangkaian Kabel Lan Straight dan Cross Tutorial Lengkap Tutorial Membuat Rangkaian Kabel Lan Straight dan Cross

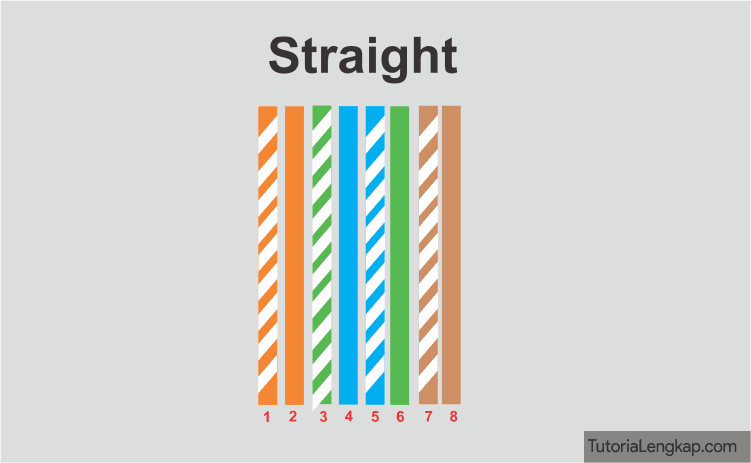

Rangkaian kabel straight menggunakan urutan warna kabel putih orange, orange, putih hijau, biru, biru putih, hijau, putih coklat dan coklat.
Rangkaian kabel straight digunakan untuk menghubungkan antara dua perangkat yang berbeda jenis, misalnya modem dengan switch, switch dengan PC atau komputer, switch dengan router, switch dengan nanostation dan lain sebagainya.

2. rangkaian kabel cross

Tutorial Lengkap Cara Membuat Rangkaian Kabel Lan Straight dan Cross Tutorial Lengkap Tutorial Membuat Rangkaian Kabel Lan Straight dan Cross

Rangkaian kabel cross atau biasa disebut dengan rangakaian silang. Mengapa disebut dengan rangkaian silang? Ya seperti namanya, memang kabel cross menggunakan urutan yang sedikit berbeda dengan kabel straight, dimana pada salah satu ujung kabel menggunakan rangkaian yang sama dengan rangkaian kabel straight yaitu putih orange, orang, putih hijau, biru, biru putih, hijau, putih coklat, coklat. Namun pada ujung kedua, urutan kabelnya ada sedikit perbedaan dimana urutanya merupakan sebagai berikut putih hijau, hijau, putih orange, biru, biru putih, orange putih coklat, coklat.

Kabel cross di gunakan untuk menghubungkan antara dua buah perangkat yang sama, seperti : PC dengan PC, switch dengan switch, Laptop dengan Laptop dan lain sebagainya.

Cara Mudah Merakit Kabel LAN (Straight dan Cross)

Untuk dapat menciptakan rakitan kabel LAN, kita membutuhkan sedikit alat dan bahan, diantaranya merupakan:
1. Kabel UTP
2. Konektor RJ45 2 buah
3. Crimping Tool / Tang Krimping

Setelah semua alat dan bahan telah disiapkan, sekarang mari kita mulai.

Tutorial Lengkap Cara Merakit Kabel LAN Straight.

Langkah pertama, pada ujung kabel utp yang ingin dipasang konektor RJ45, silahkan kupas pembungkus kabelnya kira kira sepanjang 2 inch sesampai kemudian isi kabel yang berjumlah 8 ruas dapat di tata sesuai dengan urutan rangkainan kabel straight.

Langkah berikutnya, silahkan tata ke delapan ruas kabel sesuai dengan urutan kabel straight dan pastikan setiap ruas kabel tersebut benar-benar lurus dan tak ada yang saling tumpang tindih agar mudah saat dimasukan ke konektor RJ45.

Langkah selanjutnya , ketika kabel sudah tertata dengan rapi, lurus dan rapat, silahkan potong kabel tersebut dengan menggunakan pemotong yang tersedia pada crimping tool, sesampai kemudian ujungnya benar-benar lurus.

Setelah ujung kabel benar benar sudah lurus, silakan masukkan ujung kabel tersebut ke lubang konektor RJ45 dengan hati hati agar semua ruas kabel dapat memasuki jalurnya masung-masing.
Penting: posisi konektor RJ45 saat pemasangan kabel merupakan dengan cara memosisikan penjepit ada pada bagian bawah

Setelah semua ruas kabel telah benar-benar masuk ke jalur kabel pada konektor, silahkan pastikan semua ruas kabel telah benar-benar masuk sampai kemudian mencapai ujung dan dapat dijangkau oleh pengunci (tembaga pada konektor)

Setelah kabel telah di posisikan dengan baik dan sempurna, silahkan masukkan konektor tersebut pada penjepit yang ada pada crimping tool, kemudian tekan tang crimping atau crimping tool tersebut dengan kuat, sampai kemudian semua kabel telah terjepit oleh pengunci tembaga.

Langkah berikutnya, silahkan pasang konektor rj45 pada ujung kabel kedua dengan cara yang sama seperti cara diatas.  Sesampai kemudian kedua ujung kabel telah terpasang konektor RJ45 dengan susunan atau urutan warna yang sama, yaitu dengan menggunakan urutan rangkaian kabel straight.

Kesimpulan Cara Merakit Kabel Straight

Pada dasarnya untuk menciptakan kabel LAN dengan jenis kabel straight merupakan dengan menggunakan rangkainan yang sama dengan urutan warna kabel putih orange, orange, putih hijau, biru, biru putih, hijau, putih coklat dan coklat pada kedua ujung kabel. agar lebih terang, anda dapat melihat gambar dibawah ini untuk memperterang bagaimana atau seperti apa susunan kabel straight.
Tutorial Lengkap Cara Membuat Rangkaian Kabel Lan Straight dan Cross Tutorial Lengkap Tutorial Membuat Rangkaian Kabel Lan Straight dan Cross

Tutorial Lengkap Cara Merakit Kabel LAN Cross.

Untuk menciptakan rangkaian kabel LAN cross pada dasarnya sama seperti pembuatan rangkaian kabel straight, perbedaanya hanya terletak pada susunan salah satu ujung kabel, dimana ujung pertama tetap menggunakan susunan kabel straight, dan ujung kedua dengan susunan warna putih hijau, hijau, putih orange, biru, biru putih, orange putih coklat, coklat.

Tips Cepat Merakit Kabel Cross

  • Pada ujung kabel pertama, silahkan susun kabel dengan urutan kabel straight, pastikan semua ruas telah tertata dengan tepat sesuai dengan urutan kabel straight dan tertata rapi kemudian masukkan kabel yang telah ditata rapi tersebut ke konektor RJ45 lalu silahkan Crimping dengan menggunakan tang crimping atau crimping tool.
  • pada ujung kedua, silahkan susun sesuai dengan urutan kabel straight juga, namun jangan langsung di crimping. Silahkan tukar posisi kabel terlebih dahulu dengan cara sebagai berikut:
  1. Tukar posisi kabel nomor 1 ke nomor 3, dan sebaliknya (3 ke 1)
  2. Tukar juga posisi kabel nomor 2 ke nomor 6 dan sebaliknya (6 ke 2)
Jadi dengan cara menukar posisi kabel tersebut, maka anda akan lebih cepat dan mudah untuk mendapatkan urutan warna kabel putih hijau, hijau, putih orange, biru, biru putih, orange putih coklat, coklat atau urutan kabel Cross

Kesimpulan Cara Merakit Kabel Cross

Intinya kabel cross dibuat dengan dua jenis susunan, dimana susunan kabel ujung pertama merupakan dengan menggunakan susunan atau urutan warna straight dan pada ujung kedua menggunakan susunan warna kabel cross. agar lebih mudah dipahami silahkan amati gambar susunan kabel cross berikut yang telah admin tutoriakompleks buat.
Tutorial Lengkap Cara Membuat Rangkaian Kabel Lan Straight dan Cross Tutorial Lengkap Tutorial Membuat Rangkaian Kabel Lan Straight dan Cross
 Ternyata cara merakit kabel jaringan, kabel LAN jenis cross inginpun straight cukup mudah, kita hanya dituntut untuk menghafal urutan warna kebel straight saja, dan kemudian kita cukup menukar urutan 1 ke 3 dan 2 ke 6 pada kabel cross.
Admin rasa anda yang belum pernah mengenal atau belum pernah melakukan perakitan kabel lan pasti mudah memahami cara untuk merakit kabel lan dengan metode tersebut. oleh sebab itu dengan adanya tutorial ini, admin tutoriakompleks berharap tutorial ini dapat menjadi panduan yang tepat untuk anda yang ingin belajar cara menciptakan susunan atau rangkaian kabel lan, baik itu straight inginpun cross.
Sampai jumpa pada tutorial berikutnya.
Regard
Widi
